Артикул: reduktor-c2u400
Цена поставщика: По запросу
Характеристики: Редуктор цилиндрический двухступенчатый горизонтальный Ц2У-400 применяется в различных машинных приводах и механизмах для изменения крутящих моментов и частоты вращения. Редукторы 1Ц2У применяются в различных сферах производства: машиностроении, промышленности, и прочих областях, использующих электрооборудование.
Современный редуктор модели 1Ц2У-400 является продукцией материально-технического назначения. Это сложный механизм, который служит для изменения скорости вращения и передаёт вращательные движения от одного вала к другому., Редуктор, Aw т, Aw б, B, B 1, B 2, H, H 1, h, L, L 1, L 2, L 3, L 4, L 5, d, 1Ц2У-315, 315, 200, 395, 260, 318, 685, 335, 35, 1030, 370, 215, 360, 300, 420, 28, 1Ц2У-355, 355, 225, 435, 280, 360, 740, 375, 35, 1160, 425, 250, 400, 320, 440, 28, 1Ц2У-400, 400, 250, 475, 330, 420, 835, 425, 42, 1300, 475, 280, 450, 380, 500, 35, 1Ц2Н-450, 450, 280, 630, 515, 590, 955, 475, 50, 1460, 530, 310, 500, 500, 650, 35, 1Ц2Н-500, 500, 315, 700, 580, 650, 1055, 530, 60, 1650, 615, 360, 565, 530, 690, 42
Назначение редуктора Ц2У-400
Редуктор цилиндрический горизонтальный с зацеплением Новикова Ц2У-400Н является
приводом общего назначения и предназначен для увеличения крутящего момента и уменьшения частоты
вращения различных машин и механизмов.
Условия применения редуктора Ц2У-400
нагрузка постоянная и переменная в пределах номинального крутящего момента, одного направления и реверсивная;
работа длительная (до 24 ч. в сутки) или с периодическими остановками;
вращение валов в любую сторону без предпочтительности, частота вращения входного вала до 1500 об/мин;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения — У1, У2, УЗ, УХЛ4, Т1,Т2, ТЗ и О4 по ГОСТ 15150 — 69.
Технические характеристики редуктора Ц2У-400Н
, Типоразмер редуктора, Ц2У-400Н, Номинальное передаточное отношение, i, 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50, Номинальный крутящий момент на тихоходном валу, Т, Нxм, 16100, 16300, 16100, 15500, 15600, 15900, 15600, 14600, Номинальная частота вращения быстроходного вала, с-1 (об/мин), 16,(6) (1000), 25 (1500), Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н, быстроходного, 7100, 3150, тихоходного, цилиндрический конец, 31500, конец вала в виде части зубчатой полумуфты, 37800, Масса, кг, 930

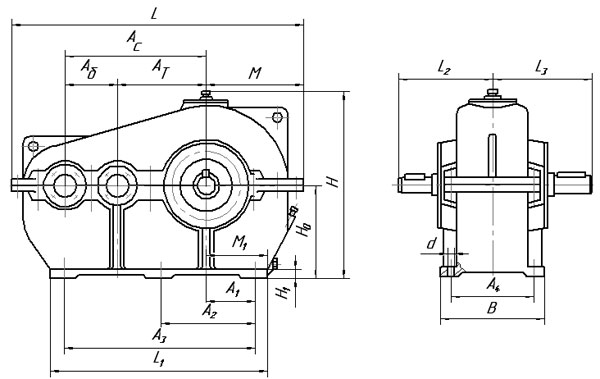

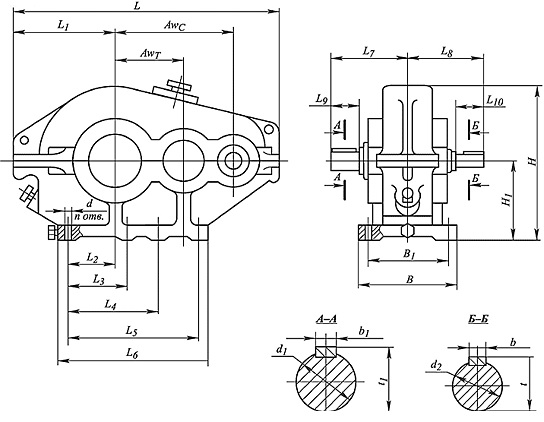

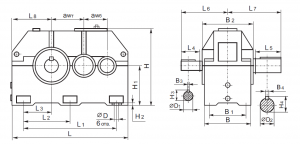

Габаритные размеры редуктора Ц2У-400Н
, Типоразмер, awб, awт, L, L1, L2, L3, L4, L5, L6, L7, L8, D, D1, D2, Ц2У-400Н, 250, 400, 1320, 950, 475, 280, 140, 250, 380, 500, 450, 35, 60m6, 140m6
, Типоразмер, H, H1, H2, H3, H4, B, B1, B2, B3, B4, Ц2У-400Н, 835, 425, 42, 64, 148, 410, 330, 475, 18, 36, Типоразмер, a1, a2, a3, a4, a5, a6, a7, a8, a9, Ц2У-400Н, 140, 105, 52,5, 16, 58,75, 54,8, 60, 380, М42×3
, Типоразмер, b1, b2, b3, b4, b5, b6, b7, b8, b9, Ц2У-400Н, 250, 200, 100, 32, 137, 130, 140, 500, М100×4
, Типоразмер, f, f1, f2, f3, f4, f5, f6, m, z, Ц2У-400Н, 335, 150F8, 180, 336, 65, 40, 15, 8, 40, 170F8, 200, 348, 68, 12, 6, 56, Индекс, e, e1, e2, e3, e4, муфты, М, 200, 110h10, 75h8, 55, M8-7H, М, 235, 130h10, 75h9, М1, М, 240, 140h10, М1
Варианты сборки редуктора Ц2У-400Н
