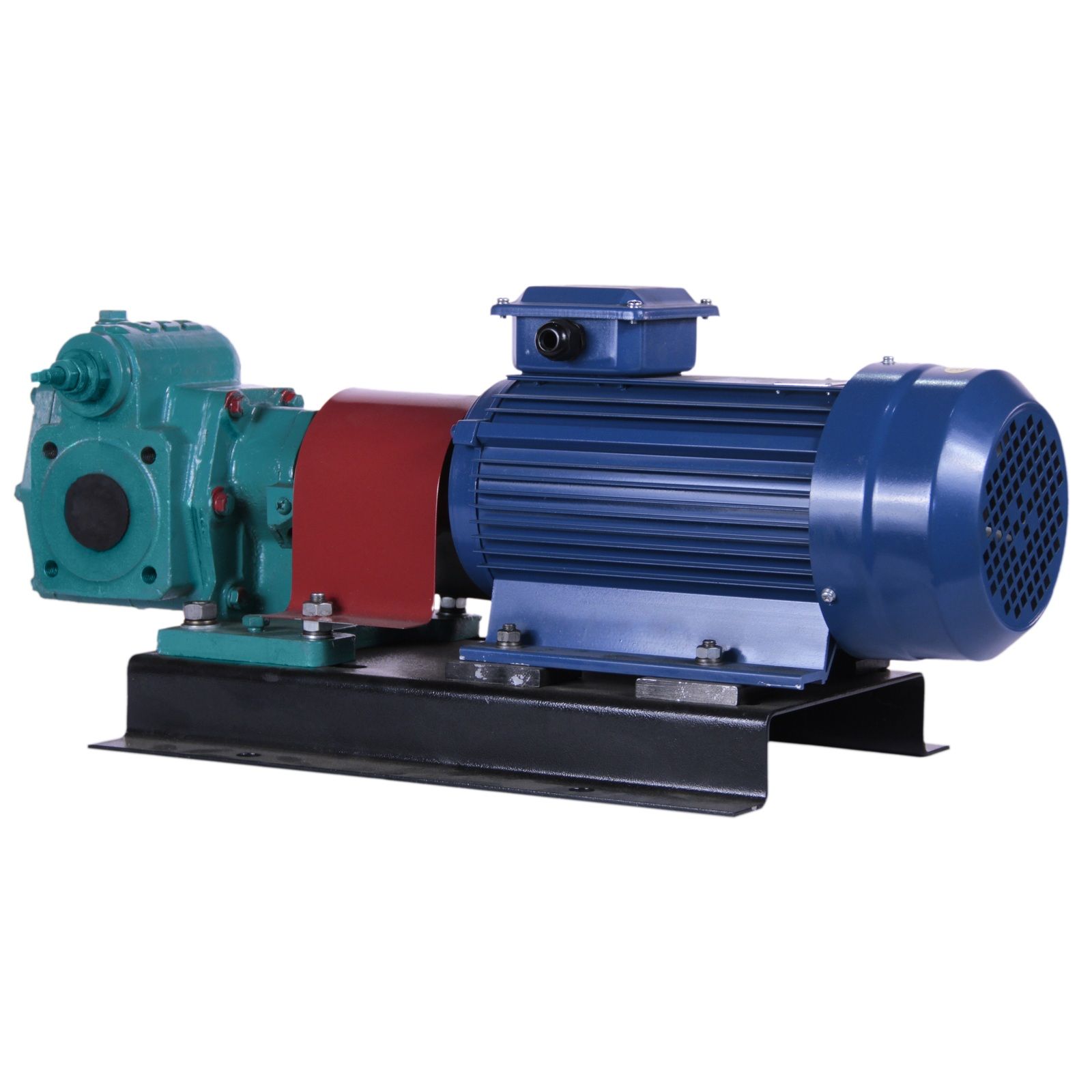

Насос НМШ 5-25-2,5/6 с эл.дв. 1.5/1000

Описание

Шестеренные насосы типа Ш, НМШ, НМШФ, НМШГ и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, масло ОМТИ, нефть, мазут) и других жидкостей, обладающих смазывающей способностью (магнитного лака, красок), в том числе и легкозастывающих (битум, пек, рубракс и т.п. — насосы НМШГ с обогревом )без механических примесей и не вызывающих коррозию рабочих органов насоса.

Вязкость перекачиваемой жидкости — от 0,018・10-4 до 35,00・10-4 м2/с (1,08…470°ВУ) температурой до +70°С (для некоторых насосов — до 220°С). Нижний предел вязкости ограничивается смазывающей способностью перекачиваемой жидкости, верхний — мощностью электродвигателя и всасывающей способностью насоса. При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо оговорить с заводом-изготовителем. Условное обозначение
Например,
Насос НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-Е У1 ТУ 26-06-1529-88, где:

Насос — тип оборудования
НМШ5-25 — типоразмер насоса:
НМШ — насос масляный шестеренный;
4,0 — подача насоса в номинальном режиме, м3/ч
25 — наибольшее давление насоса в кгс/см2;
Б — материал корпусных деталей:
Б – бронза;
без обозначения — чугун;
ТВ — тип уплотнения:
Т – одинарное торцовое уплотнение;
ТВ — одинарное торцовое уплотнение с вспомогательным уплотнением;
ТД – двойное торцовое уплотнение*;
ТТ – двойное торцовое уплотнение тандем*;
С – сальниковое уплотнение;
3 – производитель уплотнения:
1 – АО «ГМС Ливгидромаш»;
2 – ООО «Игл Бургманн»;
3 – ЗАО НПО «УНИХИМТЕК»;
4 – ТРЕМ Инжиниринг;
5 – ООО «НКП «ГЕРМЕТИКА»*
6 – ООО «Джон Крейн Рус»*
7 – ООО «АЕССИЛ Рус»
8 – НКП «МегаТехКом»*
Р1 — материал резинотехнических изделий (РТИ):
Р1 — ИРП-3826;
Р2 — ИРП-1314;
Р3- СБ-26 (прокладки – KLINGERSIL C-4430);
Р4 — другие марки резины;
Б1 — исполнение втулок (подшипников скольжения):
Б1 — бронза О5Ц5С5;
Б2 — бронза О5С25;
Ф — алюминий с металлофторопластовым вкладышем;
Гр – материал на основе углеграфита;
Ю – сплав В96Ц1Т1;
Е – исполнение насоса:
Е — взрывопожаробезопасное исполнение насоса,
без обозначения — общепромышленное исполнение (с уплотнением типа – Т**, С**) ;
У — климатическое исполнение по ГОСТ 15150-69;
1 — категория размещения по ГОСТ 15150-69;
ТУ26-06-1529-88 — обозначение технических условий на поставку

Например,
Агрегат НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-5,5-Е У2 ТУ 26-06-1529-88, где:

Агрегат — тип оборудования
НМШ5-25 — типоразмер насоса:
НМШ — насос масляный шестеренный;
4,0 — подача насоса в агрегате, м3/ч
25 — наибольшее давление насоса в агрегате в кгс/см2;
Б — материал корпусных деталей:
Б – бронза;
без обозначения — чугун;
ТВ — тип уплотнения:
Т – одинарное торцовое уплотнение;
ТВ — одинарное торцовое уплотнение с
вспомогательным уплотнением;
ТД – двойное торцовое уплотнение*;
ТТ – двойное торцовое уплотнение тандем*;
С – сальниковое уплотнение;
3 – производитель уплотнения:
1 – АО «ГМС Ливгидромаш»;
2 – ООО «Игл Бургманн»;
3 – ЗАО НПО «УНИХИМТЕК»;
4 – ТРЕМ Инжиниринг;
5 – ООО «НКП «ГЕРМЕТИКА»
6 – ООО «Джон Крейн Рус»
7 – ООО «АЕССИЛ Рус»
8 – НКП «МегаТехКом»
Р1 — материал резинотехнических изделий (РТИ):
Р1 — ИРП-3826;
Р2 — ИРП-1314;
Р3- СБ-26 (прокладки – KLINGERSIL C-4430);
Р4 — другие марки резины;
Б1 — исполнение втулок (подшипников скольжения):
Б1 — бронза О5Ц5С5;
Б2 — бронза О5С25;
Ф — алюминий с металлофторопластовым вкладышем;
Гр – материал на основе углеграфита;
Ю – сплав В96Ц1Т1;
5,5 мощность комплектующего двигателя, кВт;
Е – исполнение насоса:
Е — взрывопожаробезопасное исполнение насоса,
без обозначения — общепромышленное исполнение ** ;
У — климатическое исполнение по ГОСТ 15150;
2 — категория размещения по ГОСТ 15150-69;
ТУ26-06-1529-88 — обозначение технических условий на поставку
